Orgel Jeruzalemkerk

Fotogalerij
(

klik op een foto om een vergroting te zien)

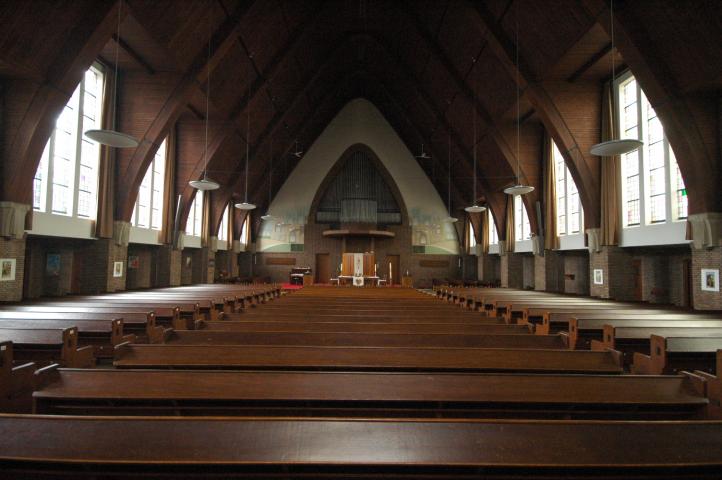

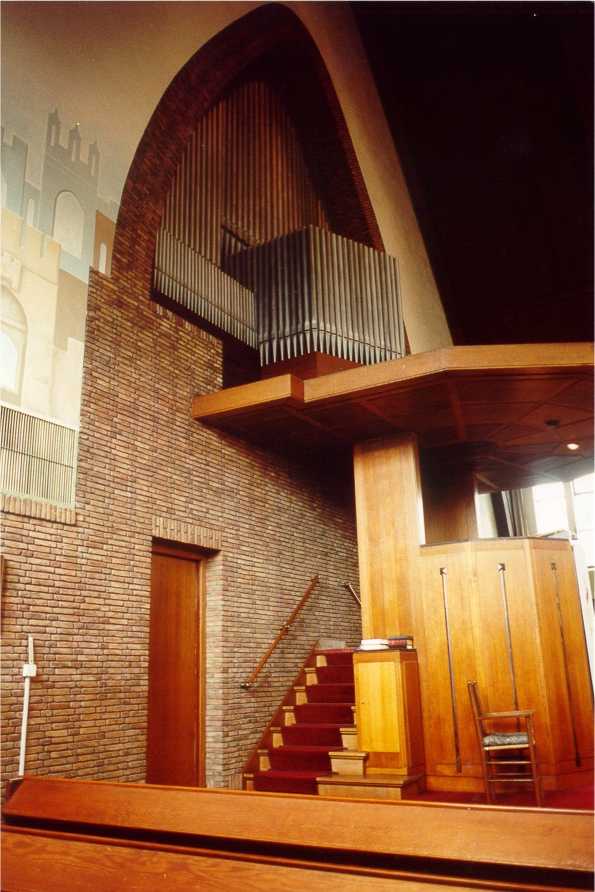

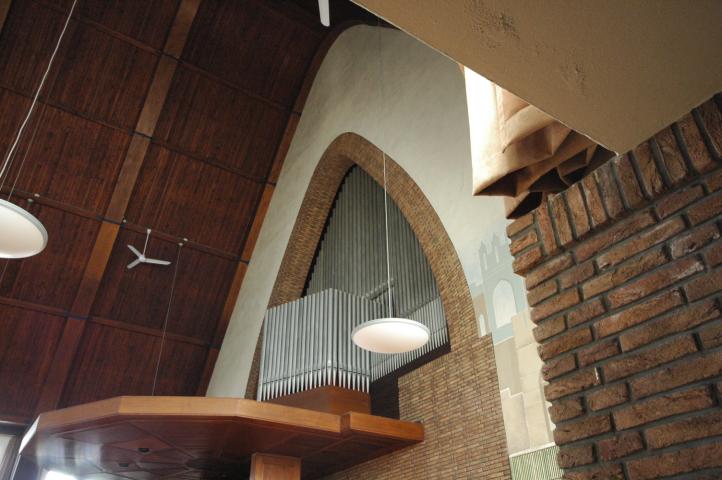

	[1] opstelling van het orgel		[2] orgelfront; in de "erker" van pijpen staat de speeltafel opgesteld

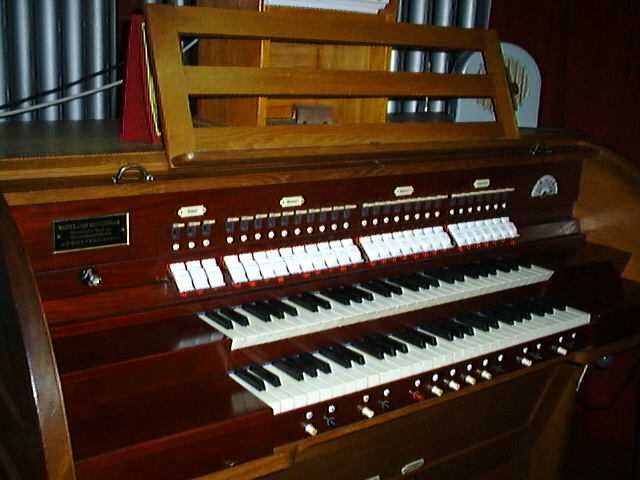

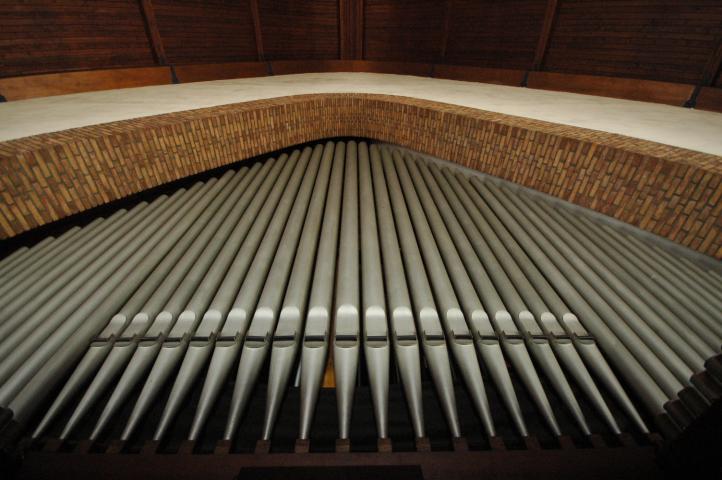

	[3] detail orgelfront		[4] speeltafel

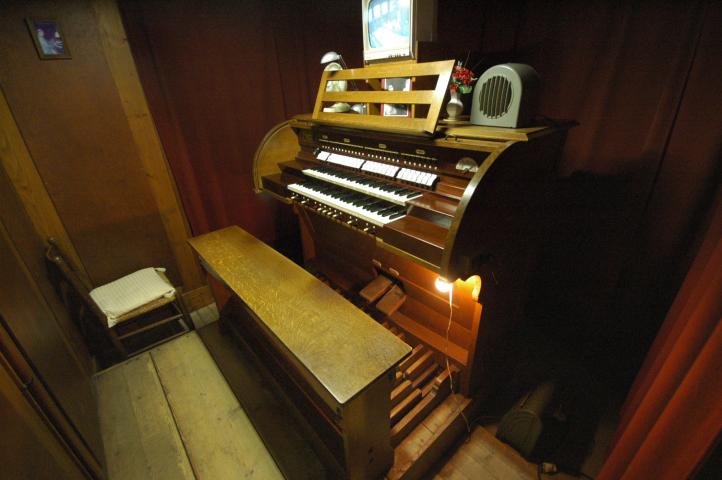

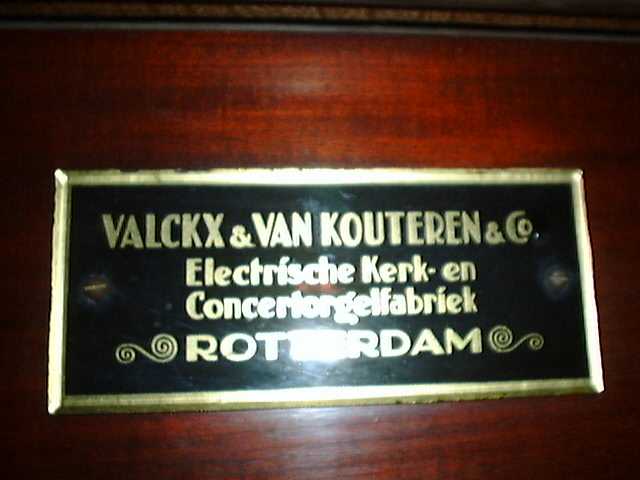

	[5] speeltafel; op de achtergrond de niet-sprekende pijpen van de "erker"		[6] orgelbouwer

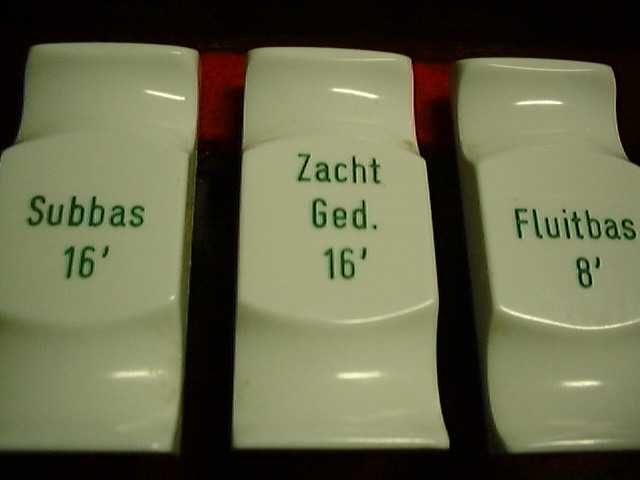

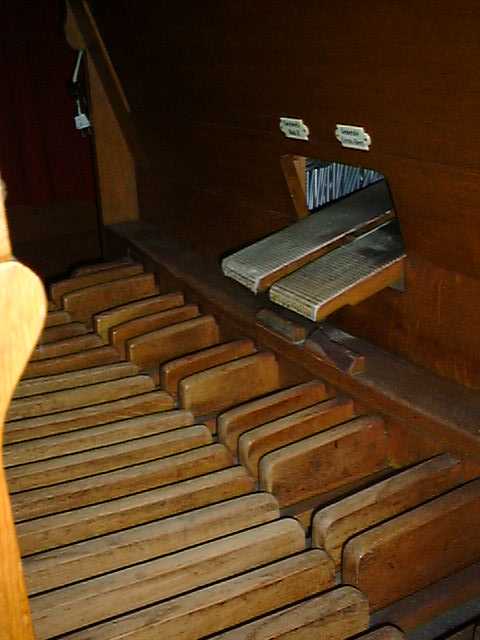

	[7] detail pedaalregister- knoppen		[8] pedaal, zwelpedaal en generaal crescendo

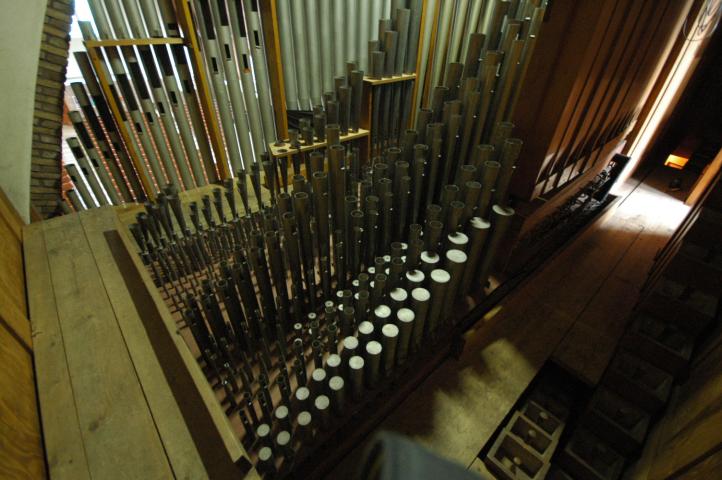

	[9] orgelfront; in de "erker" van pijpen staat de speeltafel opgesteld		[10] registers van het hoofdwerk

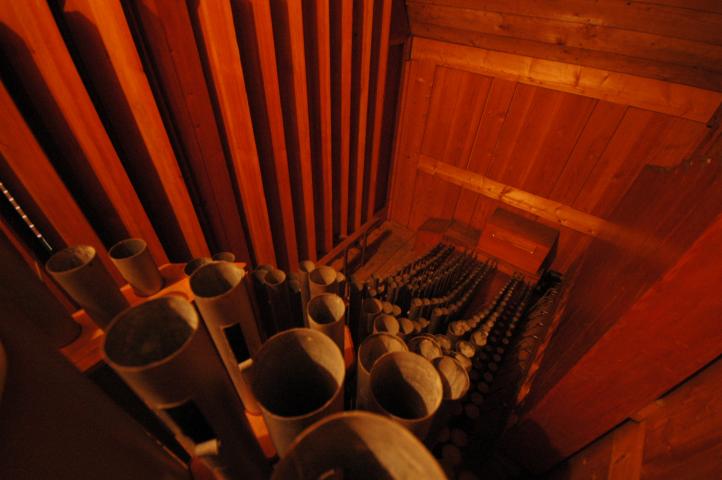

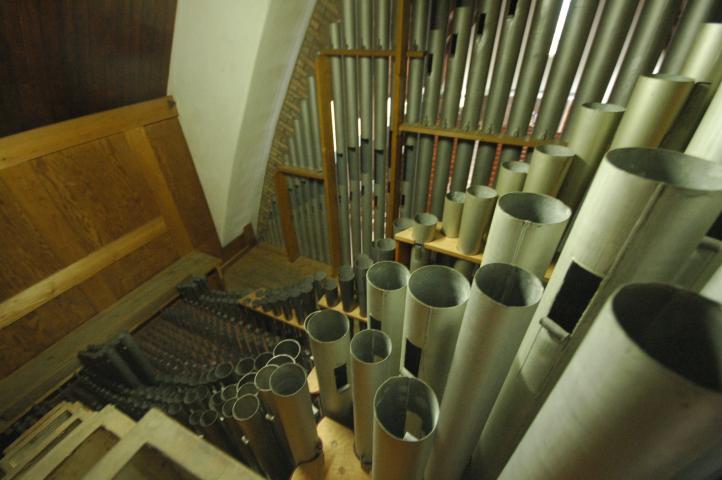

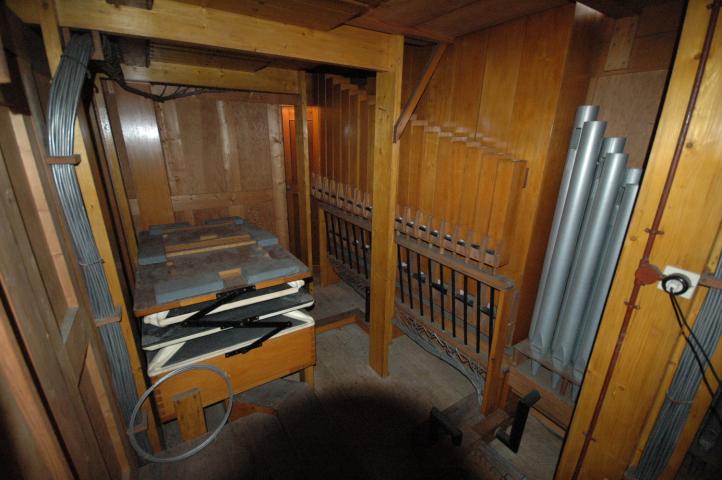

	[11] registers van het hoofdwerk		[12] onderkas met windvoorziening, links houten pijpwerk van de Subbas 16, rechts metalen pijpwerk van de Fluitbas 8
	[13] zwelwerk met de jaloezieën

Korte beschrijving
Het orgel is gebouwd door Valckx & Van Kouteren te Rotterdam in ca. 1933. Het omvat een hoofdwerk, een zwelwerk en pedaal.

Speeltafel:	vrijstaand
Manuaalomvang:	C - g '''
Pedaalomvang:	C - f '
Tractuur:	rein pneumatisch
Toonhoogte:	a ' = 440 Hz
Temperatuur:	evenredig zwevend
Windvoorziening:	1 magazijnbalg en 1 reguleerbalg
Winddruk:	Hoofdwerk 100 mm, Zwelwerk 70 mm

Dispositie

Hoofdwerk	Zwelwerk	Pedaal	Speelhulpen
Bourdon 16 vt	Viool Prestant 8 vt	Subbas 16 vt	Koppel Man II-I
Prestant 8 vt	Viola di Gamba 8 vt	Zacht Gedekt 16 vt²⁾	Koppel I-Ped
Roerfluit 8 vt	Vox Celeste 8 vt³⁾	Fluitbas 8 vt	Koppel II-Ped
Salicional 8 vt	Holpijp 8 vt		Super Octaaf Man I
Flute Harmonique 8 vt	Open Fluit 4 vt		Sub Octaaf II-I
Octaaf 4 vt	Woudfluit 2 vt		Super Octaaf II
Gedekt Fluit 4 vt	Hobo 8 vt		Super Octaaf Ped
Nasard 3 vt ¹⁾			Tremulant Zwelwerk
Cornet III-IV-V st			Handregisters af
Trompet 8 vt			Tongwerken af

Treden: Zwelwerk, Generaal Crescendo

¹⁾ De Nasard van het hoofdwerk is een transmissie van het quintkoor uit de Cornet, apart speelbaar gemaakt door een eigen registerknop.
²⁾ De Zachtgedekt van het pedaal is een transmissie van de Bourdon van het hoofdwerk
³⁾ De Vox Celeste van het zwelwerk is vanaf c.

De pijpenrij recht boven de "erker" is sprekend. Het betreft het groot octaaf van de Prestant 8 en van de Fluitbas 8.

Han Gunnink, Zwolle
